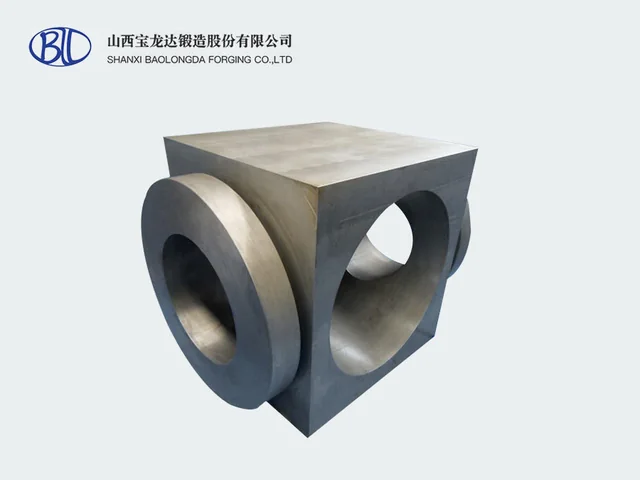

Кованые заготовки корпусов задвижек, вентилей и обратных клапанов, а также корпуса после черновой механической обработки.
Кованые корпуса трубопроводной арматуры по чертежу изготовителя
Поковка корпуса арматуры рассчитывается по чертежу изготовителя: проходное сечение, сечения стенок, класс давления, марка материала, стадия механической обработки, масса заготовки, объём НК и документы.
Технические данные для проверки RFQ
Подтвердите эти данные до сравнения цен, чтобы получить точный и сопоставимый ответ.
Производители трубопроводной арматуры, нефтепромысловое оборудование, энергетика, нефтехимия и системы регулирования давления.
Должны быть заданы проходное сечение, сечения стенок, геометрия корпуса, зона присоединения, припуск на механическую обработку и класс давления.
Пришлите чертёж с указанием редакции, марку материала, рабочие параметры по давлению, стадию механической обработки, массу заготовки, объём НК и количество.
UT и MT или PT по зонам, работающим под давлением, протокол термообработки, MTC 3.1, размерный отчёт и прослеживаемость материала.
Что указать в RFQ
Чтобы быстрее получить технический ответ, укажите стандарт или чертеж, материал, размер, давление, количество, требования к контролю и страну поставки.
Корпуса задвижек, вентилей и обратных клапанов — кованые заготовки или корпуса после черновой механической обработки по чертежу.
Проходное сечение, сечения стенок, зона присоединения и класс давления берутся из чертежа изготовителя арматуры.
Марки: углеродистые и низкотемпературные стали, нержавеющие, дуплексные и легированные — по стандарту ASTM или EN, указанному в чертеже.
Цену определяют стадия механической обработки (кованая заготовка или черновая обработка) и масса заготовки, а не только габариты.
Масса одной детали проверяется по справочному ограничению 5 000 кг; обработка собственная — более 100 станков с ЧПУ, вертикальная токарная обработка до Ø 2 500 мм.
Контроль: UT и MT или PT по зонам, работающим под давлением, протокол термообработки, MTC 3.1, размерный отчёт и прослеживаемость материала.
Отправьте RFQ или чертеж напрямую в BLD Forge Direct.
Напишите на quote@bldforgedirect.com и приложите стандарт, чертеж, материал, количество, требования к контролю и страну поставки.
